液壓啟閉機核心組成與工作原理
作者： 來源： 時間：2025-07-24 14:23:00
1、液壓系統
動力裝置：通常采用葉片泵或柱塞泵（國內多選用中高壓柱塞泵），將機械能轉化為液壓能。為確保可靠性，常設置兩套液壓泵互為備用。
控制調節裝置：包括節流閥、換向閥、溢流閥等閥組，通過插裝技術實現流量、方向、壓力的精準控制。雙吊點液壓啟閉機需通過控制閥組實現同步動作。
輔助裝置：油箱（儲油、散熱、沉淀雜質）、油管（連接各部件）、濾油器（過濾液壓油雜質）、壓力表（監測系統壓力）等。

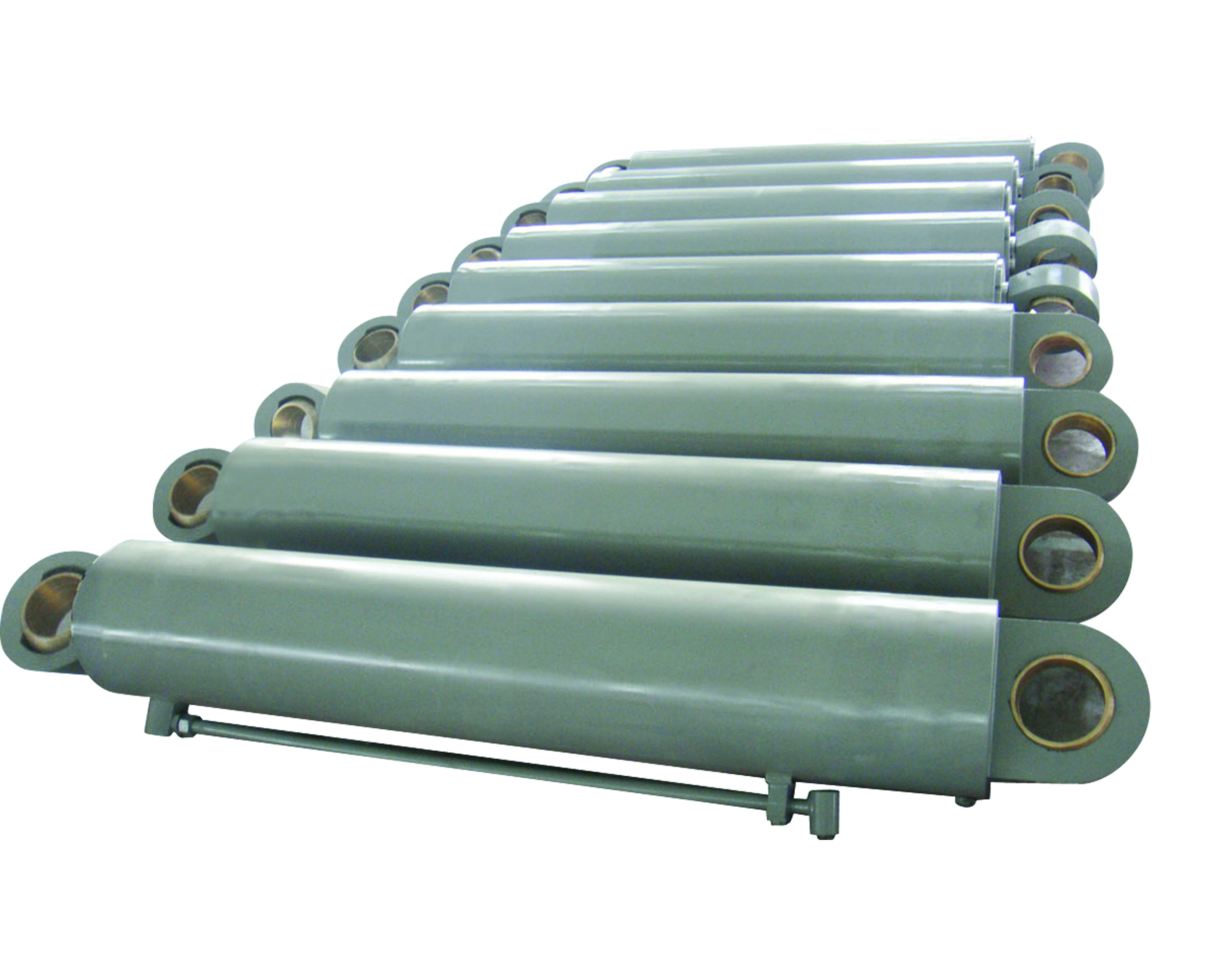

2、液壓缸
作為執行元件，將液壓能轉化為機械能，驅動閘門啟閉。
結構包括缸體、端蓋、活塞、活塞桿、吊頭等，按壓力油作用方向分為單作用（柱塞式/套筒式/活塞式）江都永堅和雙作用（兩個油腔均可進出壓力油）兩類。
3、工作原理
電機驅動液壓泵輸出壓力油，經油路集成塊等元件進入液壓缸，推動活塞桿運動，從而控制閘門開啟或關閉。
電氣控制系統（如PLC）結合傳感器（位移、壓力傳感器）實現自動化操作，例如通過比例閥調整閘門啟閉速度，或通過壓力傳感器監測系統過載情況。
